石钢0号高炉长寿实践

石钢0号高炉长寿实践

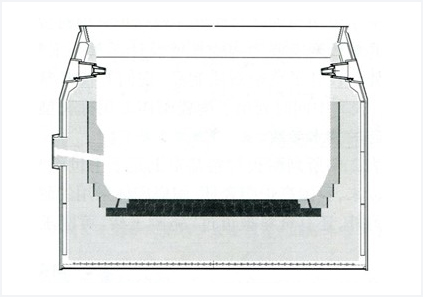

对石钢0号高炉的长寿实践进行总结,设计中采取了整体式陶瓷杯炉缸内衬、优质炭砖;在建设中,重视内衬的砌筑质量;冶炼生产中,采用了有利于长寿的送风制度、热制度、造渣制度以及炉渣排碱等长寿型操作。...

含有隔热夹层的新型炉缸内衬与应用

含有隔热夹层的新型炉缸内衬与应用

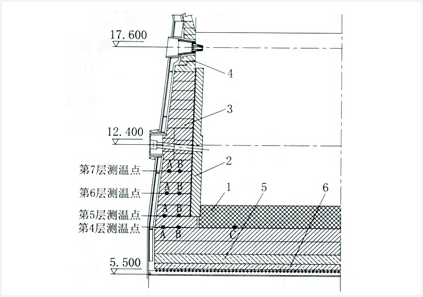

本文介绍了在高炉炉缸环形炭砖与陶瓷衬体之间设置隔热夹层的新型炉缸内衬。隔热夹层降低了环形炭砖的工作温度,提高了陶瓷衬体的冷端温度,同时减小了二者所承受的热应力,消除了碱金属对碳质材料的严重威胁,因此能够获得较传统形式的炉缸内衬更长的使用寿命。...

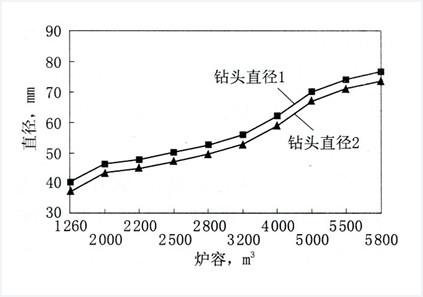

高炉铁口区域安全与寿命的主要对策

高炉铁口区域安全与寿命的主要对策

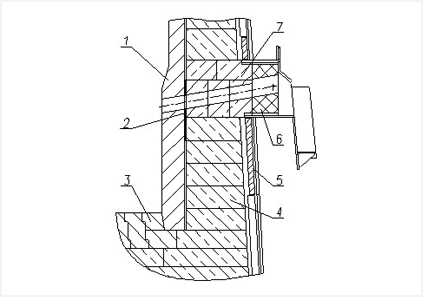

铁口异常影响高炉的炉役寿命,甚至导致安全事故。在铁口区具有合理的工艺结构、优质耐材等基础上,漏铁和断铁口、异常喷溅、铁口过浅等铁口异常现象可通过采用操作性能和使用性能良好的优质炮泥、改进炉前操作、特种炮泥治理等技术和操作对策予以克服。...

 高炉陶瓷杯用烧成砖与理化再结合砖的试验研究

高炉陶瓷杯用烧成砖与理化再结合砖的试验研究

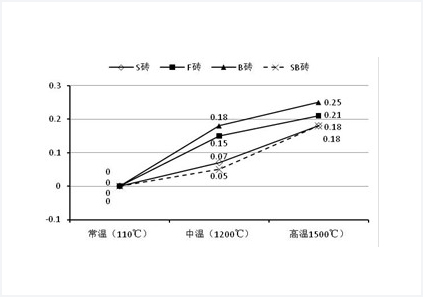

以烧成砖S、理化再结合砖F,理化再结合砖B,将B经1550℃烧成后的试样BS为试验对象,检测了化学组成,常温、中温、高温及使用性能等。通过对检测结果的比较、分析,认为:理化再结合砖与烧成砖虽有某些性能上的些许差别,但无影响使用效果之本质差异;...

整体式陶瓷杯炉缸内衬的设计实践和应用效果

整体式陶瓷杯炉缸内衬的设计实践和应用效果

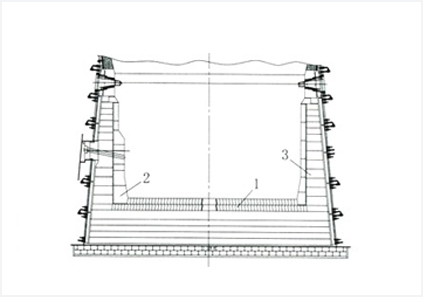

针对炉缸内衬破损的主要因素,将炼铁工艺设计和高炉长寿实践成果融入炉缸内衬设计,对炉缸内衬进行包含炼铁工艺设计、内衬性能设计、砌体结构设计等方面的体系设计为长寿型现代大型高炉奠定寿命技术基础至关重要。...

陶瓷杯炉缸内衬在沙钢5800m³高炉的应用效果

陶瓷杯炉缸内衬在沙钢5800m³高炉的应用效果

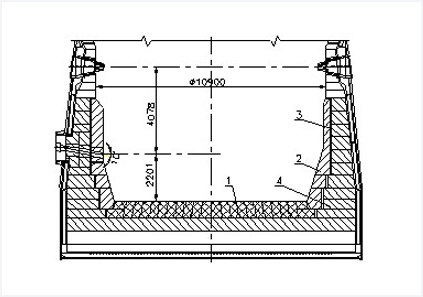

沙钢5800m³高炉采用了整体式陶瓷杯、优质炭砖内衬等长寿结构炉衬,投产1年多的实践表明,整体式陶瓷杯有效地发挥了“隔离”作用,炉底炉缸的炭砖得到了充分的保护,陶瓷垫下沿的温度一直稳定在约500℃,而陶瓷杯侧壁冷面温度则保持在约300℃以内。...

石钢0号高炉长寿炉缸的设计和使用效果

石钢0号高炉长寿炉缸的设计和使用效果

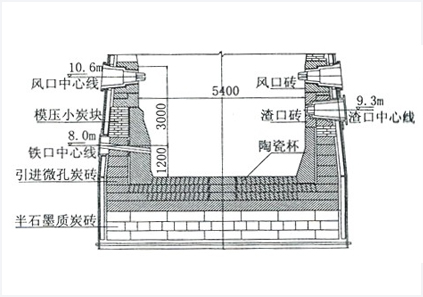

石钢新建0号高炉(420m³)采用了陶瓷杯炉缸内衬,具体结构是:炉底铺满3层国产半石墨质炭砖,第四层铺满炭砖为进口微孔炭砖,炉缸铁口区域和铁口以下区域采用进口微孔炭砖;炉底炭砖上面是同心圆斜面压迫式砌筑的莫来石质陶瓷杯垫,陶瓷杯壁采用大块灰刚玉制品;渣口、风口区域砌筑大块灰刚玉组合砖。高炉投产后生产顺利,铁水温度比其他内衬结构有明显的提高。...

关于高炉炉前操作和炮泥使用的几点认识

关于高炉炉前操作和炮泥使用的几点认识

针对目前我国高炉平均出铁次数偏高、吨铁消耗炮泥量偏大的现状,认为可以从改进炉前出铁操作、合理选择与使用炮泥两个方面来改变这种状况,并提出了相应的建议。...

高炉炉缸“陶瓷衬”结构要素的研究

高炉炉缸“陶瓷衬”结构要素的研究

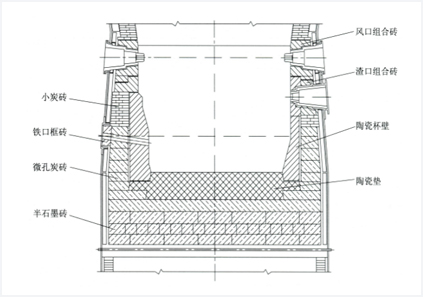

采用特异型耐火制品、缓冲密闭材料构成的炉缸“整体陶瓷杯”,具有镶嵌咬合的砌体结构,能有效释放热应力,给炭砖提供有效的保护,延长高炉寿命。时间表明,效果明显。...
